通常情況下影響門窗玻璃壽命的情況只有兩個，潮濕空氣和高溫。持續(xù)性的潮濕空氣可以使玻璃發(fā)生霉變，但在常溫情況下玻璃發(fā)生霉變的速度非常緩慢，一般需要幾個月的時間，在正常使用環(huán)境下很少有持續(xù)幾個月的潮濕空氣，因此玻璃裸露在空氣中是不會發(fā)生霉變的。一般玻璃的霉變發(fā)生在玻璃重疊存儲過程中，玻璃在潮濕的倉庫內(nèi)或露天堆放淋雨是比較容易發(fā)生霉變。一般來說沒有鋼化的原片玻璃比經(jīng)過鋼化的玻璃更容易發(fā)霉。

鋼化玻璃的壽命

物理鋼化是將玻璃加熱再急冷，改變的是玻璃內(nèi)部分子與分子之間的結(jié)構(gòu)；化學(xué)鋼化是用在高溫下對玻璃表面分子結(jié)構(gòu)進行離子交換；這兩種方法都是永久的改變了玻璃材料的微觀結(jié)構(gòu)。因此除非有高溫和強化學(xué)作用，在正常使用的情況下鋼化的特性不會隨著時間的變化而發(fā)生衰減或變化。

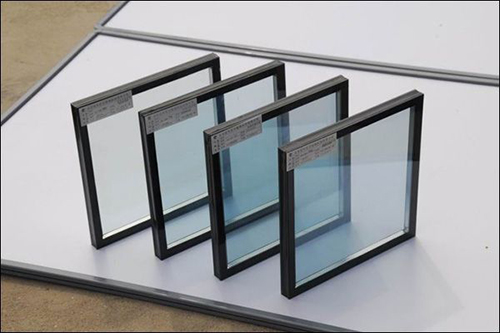

中空玻璃的壽命

中空玻璃是由玻璃基片、間隔框（鋁條）、干燥劑（分子篩）、密封材料（丁基膠、聚硫膠或結(jié)構(gòu)膠）構(gòu)成的組合產(chǎn)品。中空玻璃的構(gòu)成中，玻璃和鋁框通常是十分穩(wěn)定的，中空玻璃的壽命取決于分子篩和密封材料的壽命。

在中空玻璃系統(tǒng)的構(gòu)成中，玻璃是十分穩(wěn)定的，玻璃基片我們前面講到了基本上正常使用的情況下不用考慮老化的問題；標(biāo)準(zhǔn)中空推薦的鋁條都是經(jīng)過表面陽極化處理的。表面陽極化處理的鋁條物理化學(xué)性能在常規(guī)情況下是十分穩(wěn)定的。就算差一點的沒有表面陽極化處理的鋁條，在使用過程中會發(fā)生氧化情況讓鋁條失去光澤，但這對鋁條本身的性能并沒有大的影響。

對于中空玻璃我們應(yīng)該看到，中空系統(tǒng)構(gòu)建的價值在于，有密閉干燥的空腔中空玻璃才能起到隔熱、隔音的作用。由于環(huán)境溫度的變化中空空腔內(nèi)的氣體始終處于膨脹或壓縮的狀態(tài)，使得中空玻璃密封系統(tǒng)始終處于受力的狀態(tài)，同時環(huán)境中的紫外線、水和潮氣的都會加速密封系統(tǒng)的老化，從而導(dǎo)致水汽加速進入中空空腔內(nèi)。當(dāng)中空玻璃空腔內(nèi)出現(xiàn)大量水汽后中空玻璃就已失效，中空玻璃失效就意味著中空玻璃的使用壽命終止。要確保中空玻璃不失效關(guān)鍵就是干燥劑和密封材料。

關(guān)于中空玻璃的壽命，最早我國玻璃企業(yè)參考美國標(biāo)準(zhǔn)給出了10年質(zhì)保期的概念；在中空玻璃國家標(biāo)準(zhǔn)GB/T11944-2012中，首次對中空玻璃的壽命提出參考性約定，提出“中空玻璃的預(yù)期壽命應(yīng)大于15年”的概念。實際上中空玻璃的壽命與中空玻璃材料選用、加工工藝有著密切的關(guān)系，同時也受到中空玻璃版面構(gòu)成、使用環(huán)境等眾多因素的影響，比較難簡單量化。對于已經(jīng)上墻安裝的中空玻璃，比較簡單的衡量方法實際上就是測露點或間隔層空氣濕度。

Low-E玻璃的壽命

Low-E玻璃的壽命主要取決于其所在的中空密封系統(tǒng)的壽命。我們知道Low-E膜層的主要構(gòu)成材料是金屬、合金、金屬氧化物和金屬氮化物。金屬氮化物一般用于作為膜層結(jié)構(gòu)中保護層，其性能是十分穩(wěn)定的。金屬氧化物和合金層一般作為膜層中的介質(zhì)層連接銀層和保護層，其性質(zhì)也是比較穩(wěn)定的。Low-E中的銀層是相對比較活躍的，但其氧化是有條件的需要有水汽。因此只要中空玻璃不失效，基本不用單獨考慮Low-E膜層的壽命問題。

夾層玻璃的壽命

夾層玻璃是兩片在玻璃之間夾了一層或多層有機聚合物中間膜，經(jīng)過工藝處理后，使玻璃和中間膜永久粘合為一體的復(fù)合玻璃產(chǎn)品。夾層玻璃在玻璃即使碎裂的情況下碎片也會被粘在薄膜上，有效防止了碎片扎傷和穿透墜落事件的發(fā)生，確保了人身安全。

夾層玻璃的壽命主要取決于夾層中間層的材質(zhì)。正常來說濕法夾層玻璃和EVA夾層玻璃主要用于室內(nèi)隔斷，不適用于建筑門窗或幕墻。濕法夾層玻璃在日光照射下會加速老化，1-2年后會出現(xiàn)發(fā)黃現(xiàn)象，2-3年開始陸續(xù)出現(xiàn)脫膠氣泡、冰花和起霧的情況。一般來說，濕法夾層玻璃老化的速度要比EVA夾層玻璃快很多。EVA夾層玻璃避免陽光直射在室內(nèi)使用可以有10年以上的壽命。

通常作為門窗或幕墻使用的PVB和SGP夾層玻璃其耐老化性能要好很多。夾層玻璃PVB和SGP最典型的失效就是開膠，開膠意味著玻璃和間隔層脫開，失去了夾層玻璃的安全性特質(zhì)。關(guān)于PVB和SGP夾層玻璃的壽命，目前國內(nèi)沒有相關(guān)標(biāo)準(zhǔn)和規(guī)范。目前國內(nèi)玻璃加工企業(yè)一般參考國外PVB和SGP供應(yīng)商相關(guān)材料給出5-7年的產(chǎn)品質(zhì)保期。

實際上PVB和SGP夾層玻璃的壽命，除了受中間層材質(zhì)影響以外，受中間隔層的厚度、夾層玻璃基板的質(zhì)量、夾層玻璃工藝控制影響非常大。

以上就是幾種常見門窗玻璃壽命情況的介紹，希望對你有所幫助。如果還想了解更多家居五金知識，敬請關(guān)注五金圈（http://www.71851.cn/）。

關(guān)注有驚喜~
