配電箱是按電氣接線要求將開關設備、測量儀表、保護電器和輔助設備組裝在封閉或半封閉金屬柜中或屏幅上，構成低壓配電裝置。配電箱在我們生活中可以算是很常見了，借今天這個機會就由小編來為您介紹一下什么是配電箱，配電箱要怎么接，希望在小編介紹完之后您可以對配電箱有比較深的理解。

一、什么是配電箱

  正常運行時可借助手動或自動開關接通或分斷電路，故障或不正常運行時借助保護電器切斷電路或報警。借測量儀表可顯示運行中的各種參數，還可對某些電氣參數進行調整，對偏離正常工作狀態進行提示或發出信號。常用于各發、配、變電所中。按結構特征和用途分類：

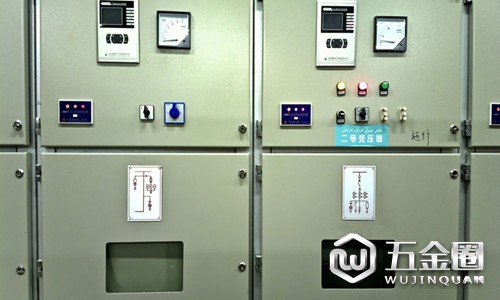

  1、固定面板式開關柜，常稱開關板或配電屏。它是一種有面板遮攔的開啟式開關柜，正面有防護作用，背面和側面仍能觸及帶電部分，防護等級低，只能用于對供電連續性和可靠性要求較低的工礦企業，作變電室集中供電用。

  2、防護式（即封閉式）開關柜，指除安裝面外，其它側面都被封閉起來的一種低壓開關柜。這種柜子的開關、保護和監測控制等電氣元件，均安裝在一個用鋼或絕緣材料制成的封閉外殼內，可靠墻或離墻安裝。柜內每條回路之間可以不加隔離措施，也可以采用接地的金屬板或絕緣板進行隔離。通常門與主開關操作有機械聯鎖。另外還有防護式臺型開關柜（即控制臺），面板上裝有控制、測量、信號等電器。防護式開關柜主要用作工藝現場的配電裝置。

  3、抽屜式開關柜。這類開關柜采用鋼板制成封閉外殼，進出線回路的電器元件都安裝在可抽出的抽屜中，構成能完成某一類供電任務的功能單元。功能單元與母線或電纜之間，用接地的金屬板或塑料制成的功能板隔開，形成母線、功能單元和電纜三個區域。每個功能單元之間也有隔離措施。抽屜式開關柜有較高的可靠性、安全性和互換性，是比較先進的開關柜，目前生產的開關柜，多數是抽屜式開關柜。它們適用于要求供電可靠性較高的工礦企業、高層建筑，作為集中控制的配電中心。

  4、動力、照明配電控制箱。多為封閉式垂直安裝。因使用場合不同，外殼防護等級也不同。它們主要作為工礦企業生產現場的配電裝置。

二、配電箱要怎么接

進線端火線的標識是L零線的標識是N一般家用的配電箱由一個總開關和若干粉線開關組成，一般總開關多是帶有漏電保護功能的，接線時火線接多用紅色線走線，零線為藍色，黑色，或者黃色，如果是單開關配電開關必須接火線。如果安裝家用的配電箱，則需要購買進戶線，選用四平方米的就差不多了，通過漏電開關中的火線連接到家用的總開關電閘，在通過火線連接到各個房間的開關，因為零線是公用的，分開到每個房間就行了。在安裝家用的配電箱之前，一定要把所涉及的設備買齊全，然后測量家用電路的額定電流以及工作電壓是多少，按照家用的電路的電源進行配置一個相近的配電箱，然后再設計一個家用配電箱接線圖，通過這個家用配電箱接線圖進行施工安裝，這樣全程的流程走下來，安裝也非常方便。電箱應用的范圍不同，那么接線的方法就是不同的，家用配電箱接線圖算是比較簡單的，建筑或者電廠等地方的家用配電箱接線圖，那么就比較具有專業化。

以上五金圈小編所介紹的關于什么是配電箱，配電箱要怎么接的問題就先為您講到這里了。相信在小編介紹完之后您可以對配電箱有個比較深刻的理解，而且已經了解了配電箱的連接方法。希望小編所介紹的內容您能夠滿意。
