一樘合格的木門，價(jià)錢均在千元以上，所以要格外重視清潔、保養(yǎng)。在木門的使用中，可能會(huì)出現(xiàn)各種問題，有的時(shí)候會(huì)發(fā)生門扇變形的現(xiàn)象。探究門扇變形的原因，有利于有效規(guī)避這些問題，從而延長木門的使用壽命。

木門在生產(chǎn)加工和使用過程中，經(jīng)常會(huì)遇到門扇變形的問題。如何有效避免木門變形，都是大家關(guān)心的話題，今天小編和大家分享木門變形的秘密和保養(yǎng)措施。

木門變形的原因

木門在使用過程中只是靠門扇左側(cè)或右側(cè)的合頁（或鉸鏈）與門框來連接的，其余部分處于自由的狀態(tài)。造成木門變形的原因在于門扇兩側(cè)的應(yīng)力不平衡。

以門扇厚度中心為基準(zhǔn)，當(dāng)門扇兩面的應(yīng)力相等時(shí)，門扇處于平直狀態(tài)，如圖1（a）；當(dāng)門扇兩面的應(yīng)力不同時(shí)，應(yīng)力平衡被打破，就會(huì)出現(xiàn)彎曲變形的情況，如圖1（b），此時(shí)門扇的弓面受到拉應(yīng)力，凹面受到壓應(yīng)力。

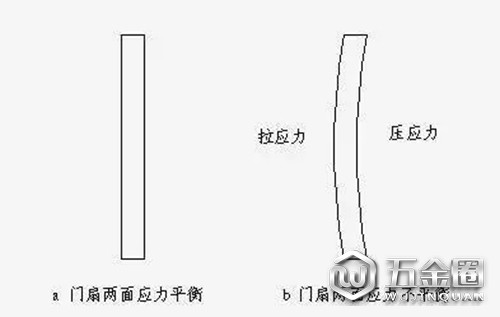

圖1   門扇兩面應(yīng)力情況

這種應(yīng)力不平衡是多種因素共同作用的結(jié)果，既有木質(zhì)門自身的原因也有外界環(huán)境的原因。導(dǎo)致木質(zhì)門扇產(chǎn)生變形的因素主要有產(chǎn)品的結(jié)構(gòu)、使用的材料、木門的加工工藝、木門的儲(chǔ)存、安裝和使用環(huán)境等。

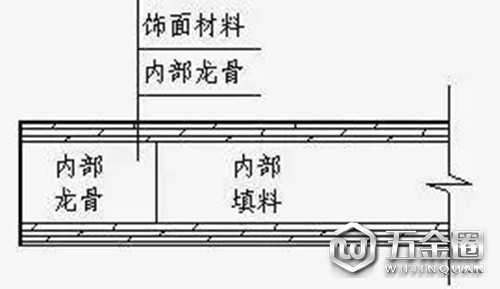

圖2   門扇結(jié)構(gòu)示意圖

1. 產(chǎn)品結(jié)構(gòu)不對(duì)稱造成變形

即門扇兩面的材料特性不一致。對(duì)于圖3（b）的情況，由于飾面材料的厚度不同，門扇兩面的膠層與門扇中心線的距離不一致，雖然膠粘劑在固化過程中產(chǎn)生的應(yīng)力大小相同但是由于力臂的不同，使得門扇產(chǎn)生彎曲變形的情況。

因此，在產(chǎn)品的生產(chǎn)過程中，必須要求飾面材料的厚度、種類、含水率、結(jié)構(gòu)相同。有些小品牌工廠在加工制作時(shí)，正面使用好的材料，背面使用價(jià)格低廉的材料，就容易產(chǎn)生變形。

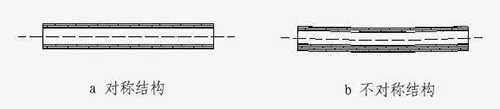

圖3   門扇的對(duì)稱結(jié)構(gòu)與不對(duì)稱結(jié)構(gòu)

2. 材料選用不當(dāng)造成變形

眾所周知，木材是一種干縮濕脹的材料。在一定的含水率范圍內(nèi)，隨著木材本身含水率的變化，而帶來的木材本身尺寸、形狀的變化，這種現(xiàn)象稱為木材的干縮濕脹。由木材加工制作成的木門也會(huì)存在著這種情況。

同時(shí)木材是一種各向異性的材料。不同的方向其物理、力學(xué)性能差別非常大。與門扇變形密切相關(guān)的就是木材的干縮系數(shù)，木材的不同方向，干縮系數(shù)相差比較大。木材的干縮系數(shù)弦向最大、其次是徑向，最小的是縱向。一般情況下，弦向是徑向的1.5倍，弦向和徑向是縱向的幾十到上百倍。

木材的干縮濕脹隨著樹種、密度等的不同而不同。針葉材的干縮比闊葉材要小；軟闊葉材比硬闊葉材要?。幻芏仍酱?，干縮越大。

木門生產(chǎn)加工所選用的主要材料是木材或人造板，在材料的選擇上應(yīng)該重點(diǎn)控制木材的含水率，使用干燥合格的木材，這樣能夠有效的降低木材的干縮和濕脹。同時(shí)要注意控制木材的含水率梯度，不能存在局部含水率過高或過低的現(xiàn)象。

使用集成材作為門扇的內(nèi)部主要龍骨可以提高產(chǎn)品抵抗外力的能力。集成材，又稱膠合木，是將具有一定端面規(guī)格的小木條（或尺寸窄、短的小木條）的端面刨銑出互相配合的"V"型榫槽和榫頭，然后在榫槽內(nèi)涂上膠粘劑進(jìn)行長度方向膠拼（端拼），之后再沿橫向膠拼成一定寬度（橫拼）的板材，根據(jù)需要也可進(jìn)行厚度方向上的膠拼。集成材沒有破壞木材本身的結(jié)構(gòu)，能保持木材的天然紋理和質(zhì)感，克服了天然木材易變形、開裂，表面有節(jié)子、蟲眼等缺陷，抗拉和抗壓強(qiáng)度優(yōu)于木材，材質(zhì)好、尺寸穩(wěn)定性高。

3. 工藝技術(shù)不合理造成變形

例如：門扇在覆貼完飾面材料后不能立即進(jìn)入下一到工序進(jìn)行加工，一方面是因?yàn)槟z粘劑沒有固化完全，另一方面是因?yàn)槟z粘劑中含有大量的水分，這些水分沒有在被膠合材料中擴(kuò)散均勻。對(duì)于采用熱壓方式加工的產(chǎn)品，其溫度比環(huán)境溫度高很多，需要在產(chǎn)品溫度與環(huán)境溫度平衡后再進(jìn)行后續(xù)的加工。這個(gè)平衡過程專業(yè)上叫"陳化"。熱壓后可以直接堆垛碼放后進(jìn)行陳化，也可以采用晾板機(jī)裝置，可以在較短的時(shí)間降低門扇的溫度，達(dá)到產(chǎn)品與環(huán)境溫度相平衡，縮短后期的陳化時(shí)間。

4. 安裝不當(dāng)造成變形

木門的安裝的質(zhì)量直接影響到木門在使用中的變形情況。木門在安裝時(shí)，必須保證門框和門扇的垂直度，使門扇的重心在門扇的厚度方向的中線上，并保證開啟靈活。另外建議每樘門安裝3塊合頁，合頁安裝的位置為上下兩塊距離門扇上下約門扇高度的1/10，中間1塊合頁居中偏上。與每樘門安裝2塊合頁相比，雖然在成本上會(huì)有所增加，但是會(huì)在防止或減小門扇變形上能起到很好的作用。

5. 使用不當(dāng)造成變形

木門的變形與其所處的環(huán)境有著密切的關(guān)系，在扣除木門自身的因素外，導(dǎo)致木門變形的原因在于環(huán)境的因素。由于木材本身就很容易受到周圍環(huán)境的影響，使用木質(zhì)材料加工制作的木門在環(huán)境條件（主要是溫度、濕度）變化較大時(shí)，也很容易產(chǎn)生變形。

對(duì)于條件比較惡劣的場所，如風(fēng)口處，木門在使用過程中容易產(chǎn)生變形，應(yīng)該盡量避免木門里外兩側(cè)的環(huán)境條件長時(shí)間相差較大。要特別注意采暖季節(jié)和風(fēng)大的季節(jié)。在采暖季節(jié)，應(yīng)該避免由于采暖而造成木門里外兩面所處的環(huán)境溫度長時(shí)間相差過大，避免木門一側(cè)環(huán)境過于潮濕。

如何保養(yǎng)木門

1. 使用加濕器

在冬季，我們應(yīng)該在木門的使用過程中多加保養(yǎng)，如冬季室內(nèi)空氣太干燥時(shí)，室內(nèi)使用加濕器，或者每天清潔時(shí)用擰干的濕布把木門擦一擦，緩解干燥程度；夏天和換季、供暖前后盡量保持門框的開啟狀態(tài)，使室內(nèi)通風(fēng)，減少干縮濕脹對(duì)門的影響，這樣只要保證木門材質(zhì)的含水率正常，就會(huì)緩解木門過早出現(xiàn)開裂變形的現(xiàn)象。

2. 保持室溫

日常使用，木門應(yīng)始終保持關(guān)閉，以防止碰撞損壞，在供暖季節(jié)的特殊時(shí)期保持的大門是敞開的，所以不會(huì)引起加熱造成的門兩側(cè)溫度不均勻產(chǎn)生變形。保持室內(nèi)通風(fēng)良好，使木門在正常的室內(nèi)溫度和濕度，防止木制品因濕，溫差變形，腐蝕，生銹，邊緣帶的金屬部件，裝飾材料。

3. 遠(yuǎn)離加熱設(shè)備

電加熱器或其他加熱設(shè)備，要遠(yuǎn)離木門，以免使其受熱變形。也想提醒消費(fèi)者，木門冬季首次安裝在家中，發(fā)現(xiàn)一些扭曲或變形，不要緊張，這是取暖季節(jié)熱膨脹和收縮的原因，可能門在取暖季節(jié)結(jié)束，將恢復(fù)原來的形狀。如果沒有恢復(fù)，那么，找商家上門維修，第二年沒有問題，一般品牌的木門，有保修。

4. 清潔需輕柔

日常清潔，用柔軟，干燥的棉布或絲綢布，不能用硬布擦拭，否則會(huì)劃傷表面，清理門上的灰塵，不方便使用軟布擦拭，可以用吸塵器除掉，如果門有嚴(yán)重的污漬，可以使用中性清潔劑或?qū)Ｓ们逑磩?，先清理污跡，然后干擦，沒有定期用清水沖洗，打蠟是保持表面鮮艷的有效途徑。此外，門的邊緣和角落，不要經(jīng)常摩擦，以避免褪色損害裝飾材料的邊緣和角落。

更多家裝建材知識(shí)，敬請(qǐng)關(guān)注五金圈（http://www.71851.cn/）。

掃碼加入五金人自己的朋友圈~
